G型单螺杆泵



概述

   单螺杆泵是按迥转啮合容积式原理工作的新型泵种,主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。由于该二部件的特殊几何形状,分别形成单独的密封容腔,介质由轴向均匀推行流动,内部流速低,容积保持不变,压力稳定,因而不会产生涡流和搅动。每级泵的输出压力为0.6MPa,扬程60m(清水),自吸高度一般在3m以上。因定子选用多种弹性材料制成,所以这种泵对高粘度流体的输送和含有硬质悬浮颗粒介质或含有纤维介质的输送,有一般泵种所不能胜任的特性,其流量与转速成正比。传动方式由电机与泵轴直接传动,或采用调速电机、变速机。电动机有一般封闭式,防爆式与泵轴传动供用户选购。

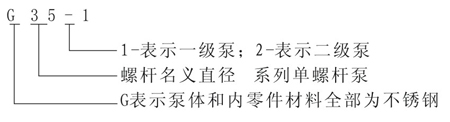

型号意义

G型单螺杆泵性能表(普通型、不锈钢型)

型 号
规 格
转速
(r/min)
流量
(m3/h)
扬程
(m)
电机
(kw)
压力
(Mpa)
进口
(mm)
出口
(mm)
G25-1 960 2 60 1.5 0.6 32 25
G25-2 960 2 120 2.2 1.2 32 25
G30-1 960 5 60 2.2 0.6 50 40
G30-2 960 5 120 3.0 1.2 50 40
G35-1 960 8 60 3.0 0.6 65 50
G35-2 960 8 120 4.0 1.2 65 50
G40-1 960 12 60 4.0 0.6 80 65
G40-2 960 12 120 5.5 1.2 80 65
G50-1 960 20 60 5.5 0.6 100 80
G50-2 960 20 120 7.5 1.2 100 80
G60-1 960 30 60 11 0.6 125 100
G60-2 960 30 120 15 1.2 125 100
G70-1 960-720 45 60 15 0.6 150 125
G80-1 960-720 65 60 15 0.6 150 150
G105-1 960-720 100 60 22 0.6 200 200
